درخواست: 6/10kV N2XSEY کیبلز
ڈسٹری بیوشن نیٹ ورکس کے لیے میڈیم وولٹیج کیبلز؛ جنریشن یونٹس اور پلانٹ اور پروسیس کنکشن کے لیے بھی۔ براہ راست زمین میں، باہر، گھر کے اندر اور کیبل کی نالیوں میں بچھایا جائے۔
 |
 |
 |
معیاری: 6/10kV N2XSEY کیبلز
DIN VDE 0276-620, HD 620, EN 60228 Flame Retardant IEC/EN 60332-1-2 کے مطابق
تکنیکی خصوصیت: 6/10kV N2XSEY کیبلز
وولٹیج کی درجہ بندی (Uo/U)(Um): 6/10 (12)kV
ٹیسٹ وولٹیج: 21kV
درجہ حرارت کی درجہ بندی:
طے شدہ: -20 ڈگری سے +70 ڈگری
لچکدار: -5 ڈگری سے +70 ڈگری
شارٹ سرکٹ کا درجہ حرارت: +250 ڈگری
کم از کم موڑنے کا رداس: 15 x مجموعی قطر

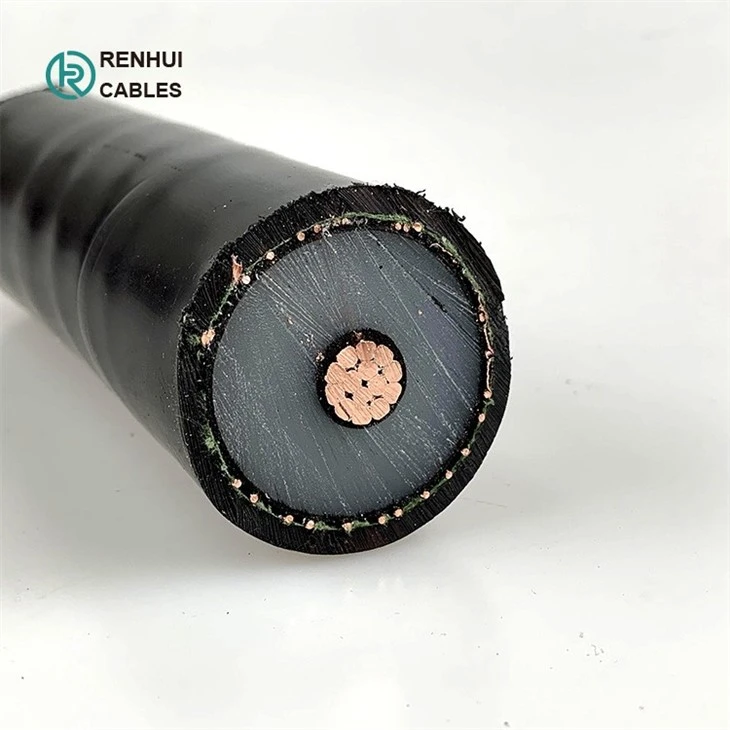

کیبل کی ساخت: 6/10kV N2XSEY کیبلز
کنڈکٹر: کومپیکٹڈ کاپر کنڈکٹر، کلاس 2
کنڈکٹر اسکرین: نیم موصل مواد
موصلیت: XLPE (کراس لنکڈ پولیتھیلین)
موصلیت کی سکرین: نیم کوندکٹاوی مواد ۔
اسکرین: تانبے کی تاریں جس میں تانبے کی ٹیپ ریپنگ ہے (یا تانبے کی ٹیپ اسکرین)
میان: پیویسی (ایچ ڈی پی ای)
میان کا رنگ: سرخ
تکنیکی ڈیٹا شیٹ: 6/10kV N2XSEY کیبلز
|
موصل |
موصلیت کی موٹائی (ملی میٹر) |
کاپر ٹیپ اسکرین (تقریبا) (ملی میٹر) |
پیویسی بستر کی موٹائی (ملی میٹر) |
بکتر بند تار بیرونی قطر (ملی میٹر) |
میان کی موٹائی (ملی میٹر) |
بیرونی قطر (تقریبا) (ملی میٹر) |
کاپر کور کیبل کا وزن (کلوگرام/کلومیٹر) |
ایلومینیم کور کیبل کا وزن (کلوگرام/کلومیٹر) |
||
|
کراس سیکشنل ایریا (ملی میٹر 2) |
ساخت |
بیرونی قطر (ملی میٹر) |
||||||||
|
25 |
کومپیکٹ راؤنڈ |
6.0 |
3.4 |
0.1 |
1.3 |
2.5 |
2.5 |
48.0 |
4175 |
3703 |
|
35 |
کومپیکٹ راؤنڈ |
7.2 |
3.4 |
0.1 |
1.3 |
2.5 |
2.6 |
50.8 |
4733 |
4072 |
|
50 |
کومپیکٹ راؤنڈ |
8.4 |
3.4 |
0.1 |
1.4 |
2.5 |
2.7 |
53.8 |
5491 |
4547 |
|
70 |
کومپیکٹ راؤنڈ |
10.0 |
3.4 |
0.1 |
1.5 |
2.5 |
2.8 |
57.6 |
6446 |
5124 |
|
95 |
کومپیکٹ راؤنڈ |
11.7 |
3.4 |
0.1 |
1.5 |
2.5 |
2.9 |
61.5 |
7530 |
5737 |
|
120 |
کومپیکٹ راؤنڈ |
13.1 |
3.4 |
0.1 |
1.6 |
2.5 |
3.0 |
64.9 |
8628 |
6363 |
|
150 |
کومپیکٹ راؤنڈ |
14.6 |
3.4 |
0.1 |
1.6 |
2.5 |
3.1 |
68.3 |
9794 |
6963 |
|
185 |
کومپیکٹ راؤنڈ |
16.3 |
3.4 |
0.1 |
1.7 |
2.5 |
3.3 |
72.6 |
11326 |
7834 |
|
240 |
کومپیکٹ راؤنڈ |
18.5 |
3.4 |
0.1 |
1.8 |
3.15 |
3.5 |
79.2 |
14268 |
9737 |
|
300 |
کومپیکٹ راؤنڈ |
20.7 |
3.4 |
0.1 |
1.9 |
3.15 |
3.6 |
84.8 |
16641 |
10978 |
|
400 |
کومپیکٹ راؤنڈ |
23.8 |
3.4 |
0.1 |
2.0 |
3.15 |
3.9 |
92.3 |
20362 |
12811 |
|
500 |
کومپیکٹ راؤنڈ |
26.6 |
3.4 |
0.1 |
2.1 |
3.15 |
4.1 |
99.3 |
24203 |
14764 |
پیداوار کی پیشرفت
سرٹیفکیٹس:
 |
 |
پیکنگ:
سٹیل کی لکڑی کا ڈرم (فیومیگیشن)
ہر ڈرم میں کیبل کی لمبائی: 1000m/2000m یا کیبل کی لمبائی کی اصل ضروریات کے مطابق۔
ڈرم کا سائز:
کیبل کی لمبائی اور کنٹینر کے سائز کے مطابق
آپ کی درست قیمت کا حوالہ دینے کے لیے، براہ کرم ہمیں اپنی مطلوبہ کیبل کی لمبائی کی مقدار بتائیں۔ بڑی مقدار، زیادہ رعایتی فائدہ آپ کے لیے تیار ہے!
شپنگ پورٹ:
Qingdao، یا آپ کی ضروریات کے مطابق دیگر بندرگاہوں.
سمندری مال برداری:
FOB/C&F/CIF کوٹیشن تمام دستیاب ہیں۔
 |
 |
 |
