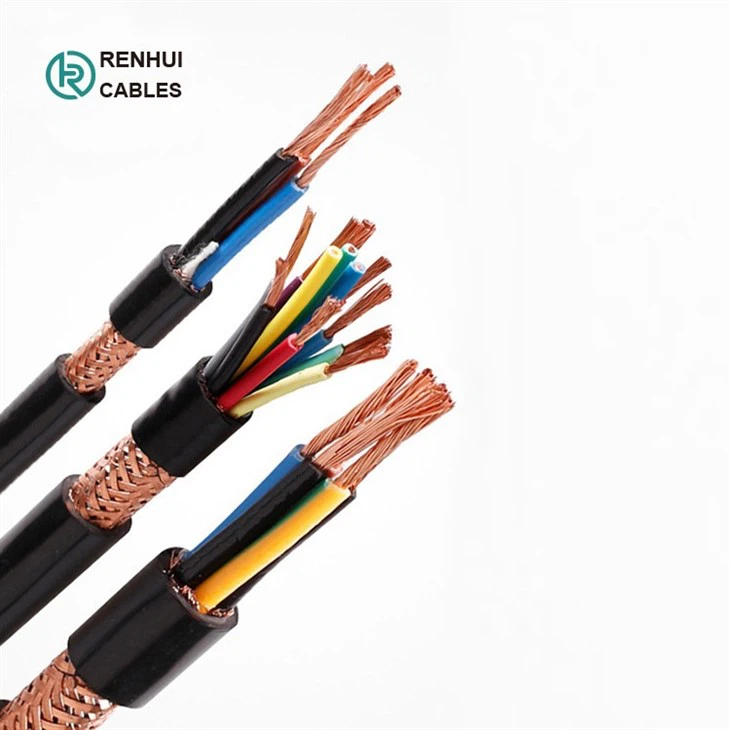

انسٹرومینٹیشن کیبل

موصل

اینیلڈ یا ٹن کیا ہوا تانبا، سائز: {{0}.5mm² اور 0.75mm² ملٹی اسٹرینڈڈ (کلاس 5)، 0.5 mm²، 1.0 mm² ٹھوس (کلاس 1) 1.5mm² یا 2.5mm²، ملٹی سٹرینڈڈ (کلاس 2) سے BS6360

موصلیت

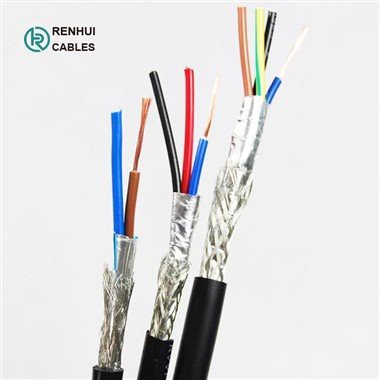

XLPE (کراس لنکڈ پولیتھیلین)، یا PE (اختیاری)

جوڑا بنانا

دو موصل کنڈکٹر یکساں طور پر ایک ساتھ مڑے ہوئے ہیں جس کی لمبائی 100 ملی میٹر سے زیادہ نہیں ہے۔

رنگین کوڈ

تکنیکی معلومات دیکھیں

بائنڈر ٹیپ

پی ای ٹی پی شفاف ٹیپ

اجتماعی اسکرین

ایلومینیم/پولیسٹر ٹیپ کو تانبے کی نالی کے تار کے ساتھ رابطے میں نیچے رکھے ہوئے جوڑوں پر دھاتی طرف لگایا جاتا ہے، 0.5mm²

بیرونی میان

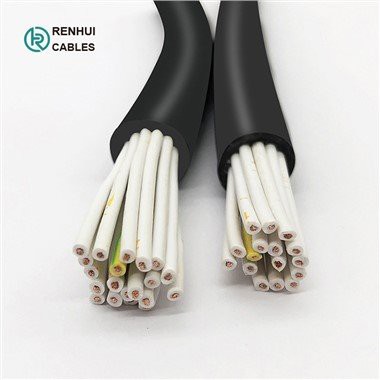

LSOH(کم دھواں زیرو ہالوجن) میان شعلہ ریٹارڈنٹ IEC کے لیے

میان کا رنگ

کالا یا نیلا ۔

0C سے جمع 50C (دوران آپریشن)

کم از کم موڑنے کا رداس

5 x مجموعی قطر

کنڈکٹر اسٹریڈنگ

نمبر x ملی میٹر

1 x 0.8

16 x 0.2

24 x 0.2

1 x 1.13

7 x 0.53

کنڈکٹر مزاحمت زیادہ سے زیادہ

ohm٪2fkm

36.8

39.7

26.5

18.2

12.3

موصلیت مزاحمت کم سے کم

گوہم/کلومیٹر

5

5

5

5

5

1 کلو ہرٹز پر اہلیت کا عدم توازن (اسکرین سے جوڑا)

pF٪2f250m

250

زیادہ سے زیادہ غیر OS یا OS کیبلز کے لیے باہمی اہلیت @ 1 kHz (سوائے ایک جوڑے اور دو جوڑوں کے)

pF/m

115

115

115

115

115

زیادہ سے زیادہ باہمی اہلیت @ 1 kHz IS/OS کیبلز (بشمول 1 جوڑا اور 2 جوڑا)

pF٪2fm

75

75

75

75

75

زیادہ سے زیادہ ملحقہ کور کے لیے L/R تناسب (انڈکٹنس/ مزاحمت)

٪ce٪bcH٪2fohm

25

25

25

25

40

ٹیسٹ وولٹیج

کور ٹو کور

V

1000

1000

1000

1000

1000

کور ٹو اسکرین

V

1000

1000

1000

1000

1000

شرح شدہ وولٹیج زیادہ سے زیادہ

V

300/500

300/500

300/500

300/500

300/500

no.٪2fmm

mm٪ c2٪ b2

ملی میٹر

ملی میٹر

ملی میٹر

کلوگرام/کلومیٹر

2

1/0.8

0.5

0.5

0.9

9.7

95

5

1/0.8

0.5

0.5

1.2

13

180

10

1/0.8

0.5

0.5

1.2

16.9

310

15

1/0.8

0.5

0.5

1.3

19.7

440

20

1/0.8

0.5

0.5

1.3

22.3

560

30

1/0.8

0.5

0.5

1.5

27.1

820

50

1/0.8

0.5

0.5

2

35

1370

2

16/0.2

0.5

0.6

1.1

11.2

110

5

16/0.2

0.5

0.6

1.2

14.5

250

10

16/0.2

0.5

0.6

1.3

19.3

480

15

16/0.2

0.5

0.6

1.5

22.6

570

20

16/0.2

0.5

0.6

1.5

25.7

780

30

16/0.2

0.5

0.6

1.7

31

1020

50

16/0.2

0.5

0.6

2.2

39.9

1680

2

1/1.13

1

0.6

1.1

11.9

200

5

1/1.13

1

0.6

1.2

15.4

290

10

1/1.13

1

0.6

1.3

20.5

580

15

1/1.13

1

0.6

1.5

24.1

780

20

1/1.13

1

0.6

1.7

27.7

1010

30

1/1.13

1

0.6

2

33.7

1430

50

1/1.13

1

0.6

2.2

42.5

2360

2

7/0.53

1.5

0.6

1.2

13.6

250

5

7/0.53

1.5

0.6

1.3

17.7

460

10

7/0.53

1.5

0.6

1.5

23.9

760

15

7/0.53

1.5

0.6

1.7

28

1020

20

7/0.53

1.5

0.6

2

31.7

1350

30

7/0.53

1.5

0.6

2.2

38.6

1900

50

7/0.53

1.5

0.6

2.2

48.9

3060
